商品紹介
切削液や廃油、IPA・メタノール・トルエン等溶剤までドラム缶に回収
《APDQ1シリーズ 吸入専用》
APDQ1-25（オイル用）

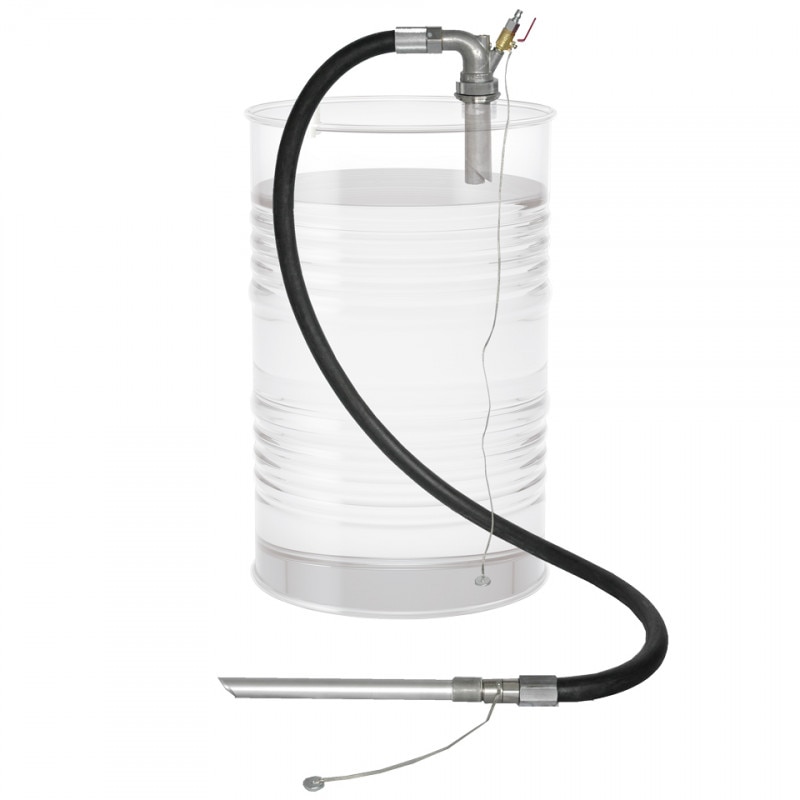

APDQ1-25G（灯油・軽油・ガソリン用）
APDQ1-25AS（溶剤用）
◎電気を使用しない防爆仕様
エア圧を利用して液体を吸入するポンプです。電気を一切使用しないため防爆地域でも安心して利用して下さい。
G・ASタイプにはアース線が標準装備で静電気対策も万全です。アース線は接地している場所に取り付けてください。
◎密閉保管可能
揮発性の高い液体を密閉式のため、安全に保管できます。引火性液体も揮発の心配ありません。
◎高粘度の液体に対応
従来のドラムポンプで対応するのが難しかった粘度（3,000cPまで）の液体でも使用可能です。
◎故障が少ない
モーター類を使用せず流路に障害物がない為、少々のスラッジや小さな浮遊物混入であれば対応可能です。
《メリット》
●揮発性、引火性液体を安全に吸引
●安価で故障が少なく経費削減
●空気消費量が少く省エネ
●少量の小さな異物混入であればOK
●連続運転可能
●満タン時、自動ストップ
●アダプタ取付簡単（袋ナット式）
《特長》
●JIS規格200Lクローズドラム缶（大栓G2）専用
●ドラム缶密負圧式で吸入専用、吐出不可
●静電気対策アース線付※G,ASのみ
●フロートボール内蔵で漏れ防止機能
《エアプレッシャーポンプのしくみ》
ドラム缶に減圧した圧縮エアを挿入し、ドラム缶お内圧を変化させることにより液体を吐出・吸入するポンプです。
流路に障害物がないため、異物の混入した液体や粘度（3,000cPまで）のある液体にも対応でき故障がありません。
また、エア式ですので引火、爆発の恐れのある液体や環境でも使用できます。
※流量計・ガンノズル付は異物混入不可
《エアバキュームポンプのしくみ》
クローズドラム缶に灯油・軽油・オイル・薬品等あらゆる液体を回収するポンプです。
エジェクタ機構で電気を使用せず安全に効率よく回収が可能です。回収したドラム缶を産廃業者にそのまま渡すことができます。
※廃棄方法については業者様にお問い合わせください。
《吸入のしくみ》
1.コンプレッサーエアを接続（エア圧0.4〜0.6Mpa）
2.タンク内に入らずエジェクタより外部に排出
3.エジェクタ部で負圧が生じタンク内エアが排出
4.タンク内が負圧になり外部エアを吸引
5.吸入ノズルより液体吸引
6.液体が満杯になると浮き玉がエア排出口を塞ぎ吸引停止
仕様表
オイル用／灯油・軽油・ガソリン用
APDQ1シリーズ
型式 |
APDQ1-25 |
APDQ1-25G |
使用可能容器 |
200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） |
使用液体 |
オイル |
灯油・軽油・ガソリン |
使用可能粘度（cP) |
3,000 |
機能 |
吸入専用 |
空気消費量（L/min） |
167 |
吸込揚程（m） |
2 |
吸込量（1cP時/L/min） |
80 |
50 |
付属品 |
ノズル |
ストレート |
ホース材質（長さ×内径） |
PVCホース（2ｍ×Φ32） |
耐油ゴムホース（2ｍ×Φ25） |
アース線 |
– |
○ |
接液部材質 |
本体・ノズル |
AL/Bs/SUS |
パッキン |
NBR |
重量（kg） |
3.3 |
4.4 |
溶剤用
APDQ1シリーズ
型式 |
APDQ1-25AS |
使用可能容器 |
200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） |
使用液体 |
溶剤※ |
使用可能粘度（cP) |
3,000 |
機能 |
吸入専用 |
空気消費量（L/min） |
167 |
吸込揚程（m） |
2 |
吸込量（1cP時/L/min） |
60 |
付属品 |
ノズル |
ストレート |
ホース材質（長さ×内径） |
SUSホース（2ｍ×Φ25） |
アース線 |
○ |
接液部材質 |
本体・ノズル |
AL/Bs/SUS |
パッキン |
PTFE/FKM※EPT |
重量（kg） |
4.0 |
※FKM（フッ素）を侵す液体は、EPT（エチレンプロピレンゴム）に変更も可能です。
※溶剤をご使用の場合は材質を侵さないものに限ります。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
