商品紹介
吸水6ｍ（ドライ時2.5ｍ）押上15ｍの性能
電源のない場所でも使用可能

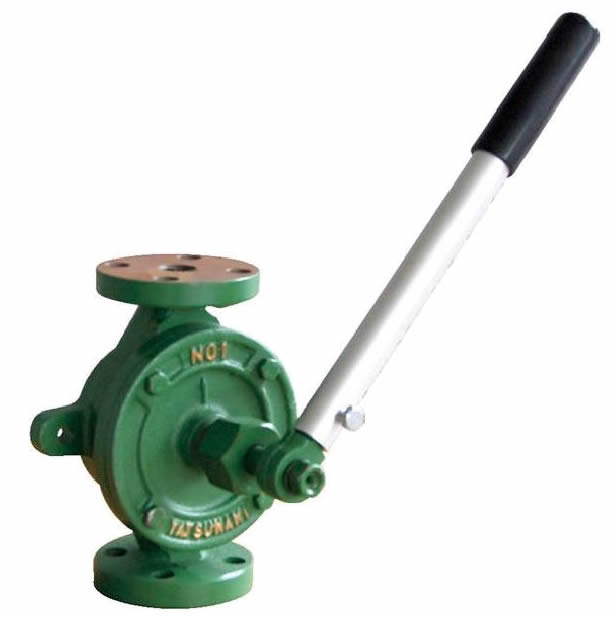

《ヤツナミウイングポンプシリーズ》
FC-CAC 15A〜50A（要部砲金／油用）
FC-CAC JIS5K 15A〜50A（要部砲金／油用）
FC-CAC JIS10K 15A〜50A（要部砲金／油用）
◎非常用給水ポンプとして
手動式のため、連続圧送が出来るため移送が楽々です。緊急時・災害時にもおすすめです。
◎液体移送
多年の経験と外洋航海で培われた信頼性抜群の手動ポンプです。
機械設備への潤滑油の圧入や作動油の移送や各種装置での液体圧送に是非ご使用ください。
《メリット》
●吸水6m（ドライ時2.5m）押上15mの性能
●長年、船舶で愛用された信頼と実績
●電源のない場所でも使用可能
《特長》
●ネジ式相フランジ付きとJIS規格丸型フランジの2種類
※JIS 5Kタイプ・JIS 10Kタイプには相フランジ無し
●別途、金砲金（水用）、ガソリン仕様があり
《配管の向きについて》
ウイングポンプは配管の向きを変えて使用することはできません。吸入側を下、吐出側を上に設置して下さい。
弁が自重で閉まるようになっており、横や逆さまにすると弁が閉まらなくなり、液体が吐出しなくなるためです。
《ヤツナミとキングの違い》
キングはヤツナミに比べると吐出量が少なくなっています。
また、キングには丸フランジタイプや全砲金タイプはありません。
仕様表
オイル用
ヤツナミウイングポンプシリーズ
型式 |
No.0-15 |
No.1-20 |
No.2-25 |
No.3-32 |
No.5-40 |
No.7-50 |
使用液体 |
オイル |
使用可能粘度（cP) |
5,000 |
吐出量（cc/1ストローク） |
240 |
400 |
650 |
1,100 |
2,000 |
接続フランジ（相フランジ付） |
Rc1/2（15A） |
Rc3/4（20A） |
Rc1（25A） |
Rc1"1/4（32A） |
Rc1"1/2（40A） |
Rc2（50A） |
付属品 |
本体要部 |
FC/CAC |
ハンドル |
AL |
パッキン |
NBR（ノンアスベスト） |
重量（kg） |
5.3 |
7.2 |
8.9 |
13.6 |
22.3 |
型式 |
5K-15 |
5K-20 |
5K-25 |
5K-32 |
5K-40 |
5K-50 |
使用液体 |
オイル |
使用可能粘度（cP) |
5,000 |
吐出量（cc/1ストローク） |
240 |
400 |
650 |
1,100 |
2,000 |
接続フランジ（相フランジ付） |
JIS5K-15A |
JIS5K-20A |
JIS5K-25A |
JIS5K-32A |
JIS5K-40A |
JIS5K-50A |
付属品 |
本体要部 |
FC/CAC |
ハンドル |
AL |
パッキン |
NBR（ノンアスベスト） |
重量（kg） |
5.9 |
7.6 |
10.5 |
13.6 |
20.7 |
型式 |
10K-15 |
10K-20 |
10K-25 |
10K-32 |
10K-40 |
10K-50 |
使用液体 |
オイル |
使用可能粘度（cP) |
5,000 |
吐出量（cc/1ストローク） |
240 |
400 |
650 |
1,100 |
2,000 |
接続フランジ（相フランジ付） |
JIS10K-15A |
JIS10K-20A |
JIS10K-25A |
JIS10K-32A |
JIS10K-40A |
JIS10K-50A |
付属品 |
本体要部 |
FC/CAC |
ハンドル |
AL |
パッキン |
NBR（ノンアスベスト） |
重量（kg） |
6.6 |
9.0 |
11.5 |
14.6 |
20.7 |
