トップ > インバーター > FRN0.4E2S-2J 富士電機 60Hz インバーター FRENIC Ace 3相 三相 200V
FRN0.4E2S-2J 富士電機 60Hz インバーター FRENIC Ace 3相 三相 200V
| 商品コード : omf031-60 |
| 価格 : 21,800円 (税込) |
| 欠品の場合はご連絡致します |
 |
218pt |
GMOポイントは
ショッピングモールやサービスの垣根なく
多くのネットショップや複数のサービスで
利用する事ができる共通ポイントです。
|
|
|
|
日本
|
218pt |
GMOポイントは
ショッピングモールやサービスの垣根なく
多くのネットショップや複数のサービスで
利用する事ができる共通ポイントです。
■重要：インバーター、モーター、UPSをご注文のお客様■
現在、電子部品市場において部品の欠品が常態化しており納期が非常に不安定です。
お届けまでに4〜5ヶ月かかりますので、ご理解下さいますようお願い申し上げます。
問い合わせ、手配時に確認いただいた納期から遅延する場合もございますのであらかじめご了承ください。

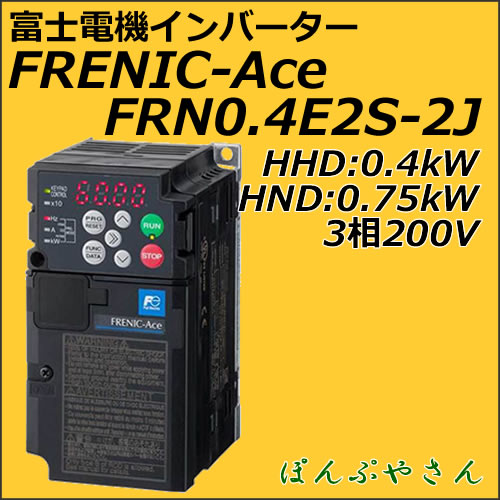

富士電機インバーター
FRENIC-Ace
型式（FRN0.4E2S-2J）
※こちらのインバーターは（60Hz）地域向けです。
新たな時代を駆動する新世代のインバータ
標準適用モータ（ｋW)（*1） |
HHD |
0.4 |
| HND |
0.75 |
| 出力定格 |
定格容量（kVA)(*2) |
HHD |
1.1 |
| HND |
1.3 |
| 定格電圧(V)(*3) |
3相200〜240V（AVR機能付） |
| 定格電流(A)(*4) |
HHD |
3.0 |
| HND |
3.5 |
| 過負荷電流定格 |
HHD |
定格出力電流の150％-1min 200％-0.5s |
| HND |
定格出力電流の120％-1min |
| 入力電源 |
相数･電圧･周波数 |
3相200〜240V, 50/60Hz |
| 許容変動 |
電圧：＋10〜 -15％
相間アンバランス率：2％以内(*8)
周波数：＋5〜 -5％ |
| 定格入力電流(A)(*5) |
（DCR無） |
HHD |
3.1 |
| HND |
4.9 |
| （DCR付） |
HHD |
1.6 |
| HND |
3.0 |
| 所要電源容量（kVA)(*6) |
（DCR付） |
HHD |
0.6 |
| HND |
1.1 |
| 制動 |
制動トルク(％)(*7) |
HHD |
100 |
| HND |
53 |
| 直流制動 |
制動開始周波数：0.0〜60.0Hz(*9)
制動時間：0.0〜30.0s
制動動作レベル：0〜100％（HHD仕様）
0〜80％（HND仕様） |
| 制動トランジスタ |
標準内臓 |
| 最小接続抵抗値［Ω］ |
100 |
| 制動用抵抗器 |
別置オプション |
| 直流リアクトル（DCR） |
HHD |
別置オプション |
| HND |
別置オプション |
| 保護構造（IEC60529） |
IP 20 閉鎖形, UL open type |
| 冷却方式 |
自冷 |
| 質量(kg) |
0.6 |
*1 : 標準適用電動機は、富士電機の4極標準電動機の場合を示します｡
選定時はｋWだけでなく、インバータ出力定格電流≧電動機定格電流となるように選定する必要があります。
*2 : 定格容量は、電源系列が3相200V系列の場合，220Vの出力定格電圧で計算｡
*3 : 電源電圧を超える電圧は出力不可｡
*4 : キャリア周波数（機能コードF26）を下記以上に設定した場合は低減が必要となります。
HHD仕様〜3.7kW： 8kHz, 5.5〜22kW： 10kHz
HND仕様〜3.7kW： 4kHz, 5.5〜15kW： 10kHz, 18.5kW, 22kW： 4kHz
*5 : 電源容量が500kVA（インバータ容量が50kVAを超える場合は、
インバータ容量の10倍）で、%X=5%の電源に接続した場合の試算値を示します。
*6 : 直流リアクトル（DCR）付の場合を示します｡
*7 : 電動機単体での平均制動トルクを示します｡（電動機の効率により変化します｡）
*8 : 相間アンバランス率［%］=（最大電圧［V］- 最小電圧［V］）/3相平均電圧［V］×67（IEC61800-3参照｡）
2〜3%のアンバランス率で使用の場合は、交流リアクトル（ACR： オプション）をご使用下さい。
*9 : 周囲温度が40℃を超える場合、出力定格電流は本書記載に対して1%/℃を目安に低減が必要となります。
寸法(mm)
◆カスタマイズロジック機能を標準で搭載
ユーザ独自にインバータを機能カスタマイズ可能
簡易PLCや外部リレー・タイマなどで構成した外部回路を必要とせず、お客様の機械装置・用途に必要となる制御機能を、
インバータ内部の各種演算機能を組合せて実現できます。
◆カスタマイズロジック応用例
伸線機・巻取機用途
PID制御によるダンサ位置補正で巻取制御を実現
PID演算（ダンサ）
PID定数の切換（ダンサ位置, ライン速度, 巻径）
ダンサ位置判断
ドロー設定
テーパ出力
伸線機・巻取機向け機能の雛形プログラムを提供予定 |
|
◆ホイスト用途
荷重検出・自動倍速運転などホイストに必要な機能を装備
・ブレーキ信号制御・多段速設定機能（巻上2段, 巻下2段）
・押しボタンスイッチによるアラームリセット機能
・機械式リミットスイッチ機能（フリーラン停止）
・荷重検出機能
・自動倍速運転機能（軽, 中, 重負荷に応じた倍速）
・過荷重停止機能（減速停止後, 巻上指令無効）
ホイスト向け機能の雛形プログラムを提供予定 |
|
◆トラバーサ用途
振幅・降下量などの設定で, トラバース動作を実現
トラバース向け機能の雛形プログラムをを提供予定 |
|
◆豊富なロジックシンボル・プログラミングステップ
| 項目 |
FRENIC-Ace |
|
ロジックシンボルタイプ
（論理演算, カウンタ, タイマ,
算術演算, 比較器, リミッタ,
セレクタ, ホールドなど）
|
デジタル・アナログ全55種類 |
| プログラミングステップ数 |
200ステップ |
◆プログラミングツールソフトを無償提供
「FRENIC Visual Customizer」（ for Windows PC)
特殊な開発環境は不要
・ドラッグ&ドロップによるロジックシンボルの配置・接続
・右クリック⇒プロパティ操作のパラメータ・条件設定
・ロジックシンボルの入出力を数値, 波形でモニタし, デバッグ可能
・日本語・英語・中国語に対応
|
|
