商品紹介
防爆地域で使用でき、持ち運びが容易なエア式ハンディポンプ
灯油・軽油・潤滑油等のタンクやドラム缶からの液体の移送に
《AMVHシリーズ》
AMVH-20FC（オイル・灯油・軽油用／ポンプ単体）
AMVH-20SUS（溶剤用／ポンプ単体）
AMVHD-20FC（オイル・灯油・軽油用／ドラム缶用）
AMVHH-20FC（オイル・灯油・軽油用／ホース両端）

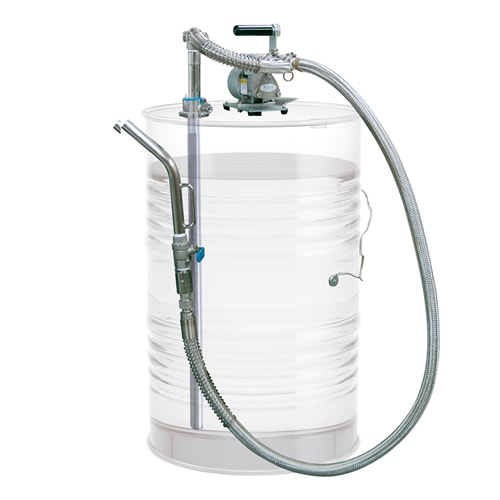

AMVHD-20SUS（溶剤用／ドラム缶用）
◎電気を使用しない防爆仕様
配管接続・ホース接続が可能で持ち運びが容易なポンプです。
電気を一切使用しないため防爆地域でも安心して利用して下さい。
またエア式のため電動では制限のかかる連続運転が可能です。また、バルブの開閉で流量調節が可能です。
◎ドラム缶を密閉しなくても使用可能
ドラム缶に内圧をかけるタイプではないのでエアプレッシャーポンプのように缶を密閉しなくても使用できます。
◎カスタマイズ可能
ホース接続のため、現場仕様や配管に合わせてカスタマイズが可能です。
《メリット》
●中粘度液体（1500cP以下）まで移送可能
●エア駆動の為、漏電なく安全
●連続運転可能の為、循環ポンプとして使用可能
《特長》
●JIS規格200Lクローズドラム缶（大栓G2）専用
●最大押上揚程5m
●渦巻型遠心ポンプ
●ドラム缶用、ホース接続タイプもあり
《ベーンモーターのしくみ》
圧縮空気を風車のように羽にあてて、可動させるモーターです。回転数を確保することができるモーターです。
中粘度の液体（1,500cP以下）を10m以内の高さと距離に移送可能です。
《ベーンポンプのしくみ》
ポンプ本体の中心と羽根車の中心が少しずれているので、遠心力により稼働するベーンが飛びでるような構造をしています。
仕様
オイル・灯油・軽油用
AMVHシリーズ
型式 |
AMVH-20FC |
AMVHD-20FC |
AMVHH-20FC |
モーター駆動方式 |
ベーンモーター |
ポンプ方式 |
ベーンポンプ |
様式 |
ポンプ単体 |
200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） |
ホース両端 |
使用液体 |
オイル・灯油・軽油 |
使用可能粘度（cP) |
1,500 |
空気消費量（L/min） |
560 |
最大吐出量（1cP時/L/min） |
45 |
40 |
押上揚程（m） |
10 |
吸込揚程（m） |
5 |
吐出側 |
Rc3/4 |
カプラ、耐油ゴムホース（2ｍ×Φ20）、ボールバルブノズル |
吸入側 |
Rc3/4 |
カプラ、耐油PVCホース（0.5ｍ×Φ25）、ドラム缶用吸入パイプ、ストレーナ |
カプラ、耐油ゴムホース（2ｍ×Φ20）、ストレーナ |
アース線 |
○ |
接液部材質 |
本体・ノズル |
FC/AL/SUS |
パッキン |
PTFE/FKM |
重量（kg） |
7.8 |
14.0 |
12.6 |
溶剤用
AMVHシリーズ
型式 |
AMVH-20SUS |
AMVHD-20SUS |
モーター駆動方式 |
ベーンモーター |
ポンプ方式 |
ベーンポンプ |
様式 |
ポンプ単体 |
200Lクローズドラム缶（JIS規格：大栓G2/小栓G3/4） |
使用液体 |
溶剤※ |
使用可能粘度（cP) |
1,500 |
空気消費量（L/min） |
560 |
最大吐出量（1cP時/L/min） |
45 |
40 |
押上揚程（m） |
10 |
吸込揚程（m） |
5 |
吐出側 |
Rc3/4 |
カプラ、SUSホース（2ｍ×Φ20）、ボールバルブノズル |
吸入側 |
Rc3/4 |
カプラ、SUSホース（0.5ｍ×Φ20）、ドラム缶用吸入パイプ、ストレーナ |
アース線 |
○ |
接液部材質 |
本体・ノズル |
SUS |
パッキン |
PTFE/FKM |
PTFE/FKM/FFKM |
重量（kg） |
9.7 |
17.3 |
※溶剤をご使用の場合は材質を侵さないものに限ります。
※エアフィルタ・ルブリケータを必ずご使用下さい。
※防爆については、所轄の消防署により見解が異なる場合がございますのでご確認ください。
